Instalação de DPS e DR: planejamento, execução e qualidade

A CERRO TORRE CONSTRUTORA LTDA, conhecida como CERRO TORRE CONSTRUTORA, é uma prestadora de serviços especializada em construção civil que se destaca pela sua missão de executar projetos com excelência técnica e rigor absoluto em prazos.

A empresa foi criada para suprir a escassez de construtoras comprometidas em honrar as promessas feitas aos clientes.

O nome CERRO TORRE é inspirado em uma icônica montanha na Patagônia, que simboliza os desafios que a empresa enfrenta e supera com planejamento e técnica refinada.

Com 8 anos de experiência no mercado, a construtora atende a um público exigente, incluindo proprietários de imóveis de alto padrão, empresas e gestores de comércios que valorizam a transparência e a seriedade na execução das obras.

Seus pilares incluem a qualidade absoluta, o respeito rigoroso aos cronogramas e o alinhamento de interesses com os clientes, imbuindo cada atendimento com princípios de parceria e confiança.

A empresa atua em reformas comerciais e residenciais, construção e acabamento de projetos de engenharia, sempre focando na entrega de resultados extraordinários no prazo estipulado.

O que é a instalação de DPS e DR e por que ela importa?

A instalação de dps e dr reúne dois recursos diferentes e complementares de proteção para instalações elétricas.

O DPS, ou dispositivo de proteção contra surtos, ajuda a limitar efeitos de sobretensões transitórias, como as associadas a descargas atmosféricas e manobras na rede.

O DR, ou dispositivo diferencial residual, monitora diferenças de corrente que podem indicar fuga para a terra e contribui para reduzir riscos de choque elétrico.

Um não substitui o outro — a aplicação conjunta depende do projeto e das características da edificação.

Em termos simples, o DPS é relacionado principalmente à proteção da instalação e dos equipamentos contra surtos elétricos, enquanto o DR está ligado à detecção de correntes diferenciais residuais.

Um disjuntor convencional também tem função importante no sistema, mas não exerce automaticamente essas mesmas funções.

Por isso, instalar apenas um dos dispositivos não significa que todos os riscos elétricos estejam cobertos.

A análise é relevante em residências, comércios e indústrias, especialmente quando existem equipamentos eletrônicos, automação, cargas elevadas ou sistemas que não podem sofrer interrupções e danos com facilidade.

A avaliação deve considerar a entrada de energia, o quadro de distribuição, os circuitos, o sistema de aterramento, a equipotencialização e a finalidade de cada ambiente.

Em instalações de baixa tensão, a ABNT NBR 5410, em sua versão vigente, é uma referência essencial, sem afastar a necessidade de verificar outras normas e requisitos aplicáveis ao projeto.

Diferença entre DPS e DR: funções, riscos protegidos e limitações

A instalação de dps e dr deve ser analisada como parte de um sistema elétrico completo, e não como a simples inclusão de dois componentes no quadro.

O DPS e o DR têm funções diferentes e complementares — o primeiro é associado à proteção contra sobretensões transitórias, enquanto o segundo detecta corrente diferencial residual, relacionada a fugas de corrente.

A seleção, a coordenação e a instalação dependem do projeto elétrico, das características da edificação e das normas aplicáveis em suas versões vigentes.

DPS contra surtos elétricos

O dispositivo de proteção contra surtos, conhecido como DPS, é destinado a limitar os efeitos de sobretensões transitórias que podem ocorrer, por exemplo, durante fenômenos associados a descargas atmosféricas ou a manobras na rede elétrica.

Esses eventos podem submeter equipamentos eletrônicos, sistemas de automação, computadores, painéis e outros dispositivos a níveis de tensão incompatíveis com sua operação.

O DPS atua em conjunto com a infraestrutura elétrica, incluindo entrada de energia, quadro de distribuição, condutores, sistema de aterramento e equipotencialização.

Sua efetividade não deve ser presumida apenas pela presença física do componente — é necessário verificar compatibilidade com a tensão do sistema, esquema de aterramento, coordenação entre proteções e demais características definidas no projeto.

DR para detecção de fuga de corrente

O dispositivo diferencial residual, conhecido como DR, monitora diferenças entre as correntes que circulam pelos condutores de um circuito.

Quando identifica uma corrente residual compatível com uma condição de fuga, pode interromper o circuito conforme suas características e a configuração da instalação.

Essa função contribui para reduzir riscos associados a contatos indiretos e a falhas de isolamento, mas não representa proteção absoluta contra todos os riscos elétricos.

A aplicação do DR deve considerar o tipo de circuito, as cargas conectadas, a organização dos condutores, a compatibilidade com equipamentos eletrônicos e motores e a necessidade de seletividade entre dispositivos.

Disparos recorrentes não devem ser simplesmente anulados ou contornados.

Eles podem indicar fuga de corrente, falha de isolamento, ligação inadequada ou incompatibilidade que precisa ser investigada por profissional qualificado.

DPS versus DR: comparação funcional

Por que um não substitui o outro?

Um disjuntor convencional pode proteger contra sobrecorrentes e curtos-circuitos, mas sua função não é equivalente à do DPS nem à do DR.

O DPS é voltado a surtos de curta duração, enquanto o DR responde a uma condição de corrente residual.

Portanto, a presença de um desses dispositivos não elimina automaticamente a necessidade de avaliar os demais.

Em uma residência com equipamentos eletrônicos, por exemplo, o projeto pode analisar a proteção contra surtos na entrada ou nos quadros e também a aplicação de proteção diferencial nos circuitos pertinentes.

Em um comércio com automação, servidores, máquinas ou outras cargas sensíveis, a avaliação pode envolver ainda a coordenação entre quadros, a continuidade operacional desejada, o aterramento e a manutenção da infraestrutura.

Esses são cenários genéricos e não substituem o dimensionamento específico.

DPS e DR são a mesma coisa?

O DPS é associado à proteção contra sobretensões transitórias, enquanto o DR identifica correntes diferenciais residuais.

A necessidade e a forma de aplicação de cada dispositivo devem ser definidas por análise técnica, projeto e normas aplicáveis.

A CERRO TORRE CONSTRUTORA atua como prestadora de serviços de elétrica de baixa e alta tensão, incluindo instalação, manutenção e reparo de infraestruturas elétricas.

Em uma avaliação profissional, a análise pode abranger o quadro de distribuição, os circuitos, os equipamentos conectados, o aterramento e os registros técnicos da instalação.

Onde o DPS e o DR são considerados no sistema elétrico?

A instalação de dps e dr deve ser analisada como parte de um sistema elétrico completo, e não como a simples inclusão de dois componentes em um quadro.

A entrada de energia, o quadro geral, os quadros de distribuição, os circuitos terminais, o aterramento, a equipotencialização e as cargas precisam ser avaliados em conjunto para que a proteção seja coerente com as características da edificação.

Da entrada de energia às cargas

O fluxo conceitual de uma instalação pode ser compreendido da seguinte forma:

• Entrada de energia da concessionária ou da fonte prevista no projeto;
• Quadro geral ou painel principal, responsável pela distribuição inicial e pela organização das proteções;
• Quadros de distribuição, quando a edificação possui setores, pavimentos ou áreas com necessidades distintas;
• Circuitos terminais, que levam energia a tomadas, iluminação, motores, sistemas de automação e demais cargas;
• Equipamentos e cargas sensíveis, que podem exigir análise específica por causa de sua importância operacional ou susceptibilidade a perturbações elétricas.

Nesse fluxo, o DPS é considerado principalmente na estratégia de proteção contra surtos, enquanto o DR é avaliado nos circuitos em que a proteção diferencial residual é necessária ou tecnicamente recomendável.

A localização funcional e a configuração desses dispositivos dependem do projeto elétrico, do esquema de aterramento, da distribuição dos condutores e da coordenação com os demais elementos de proteção.

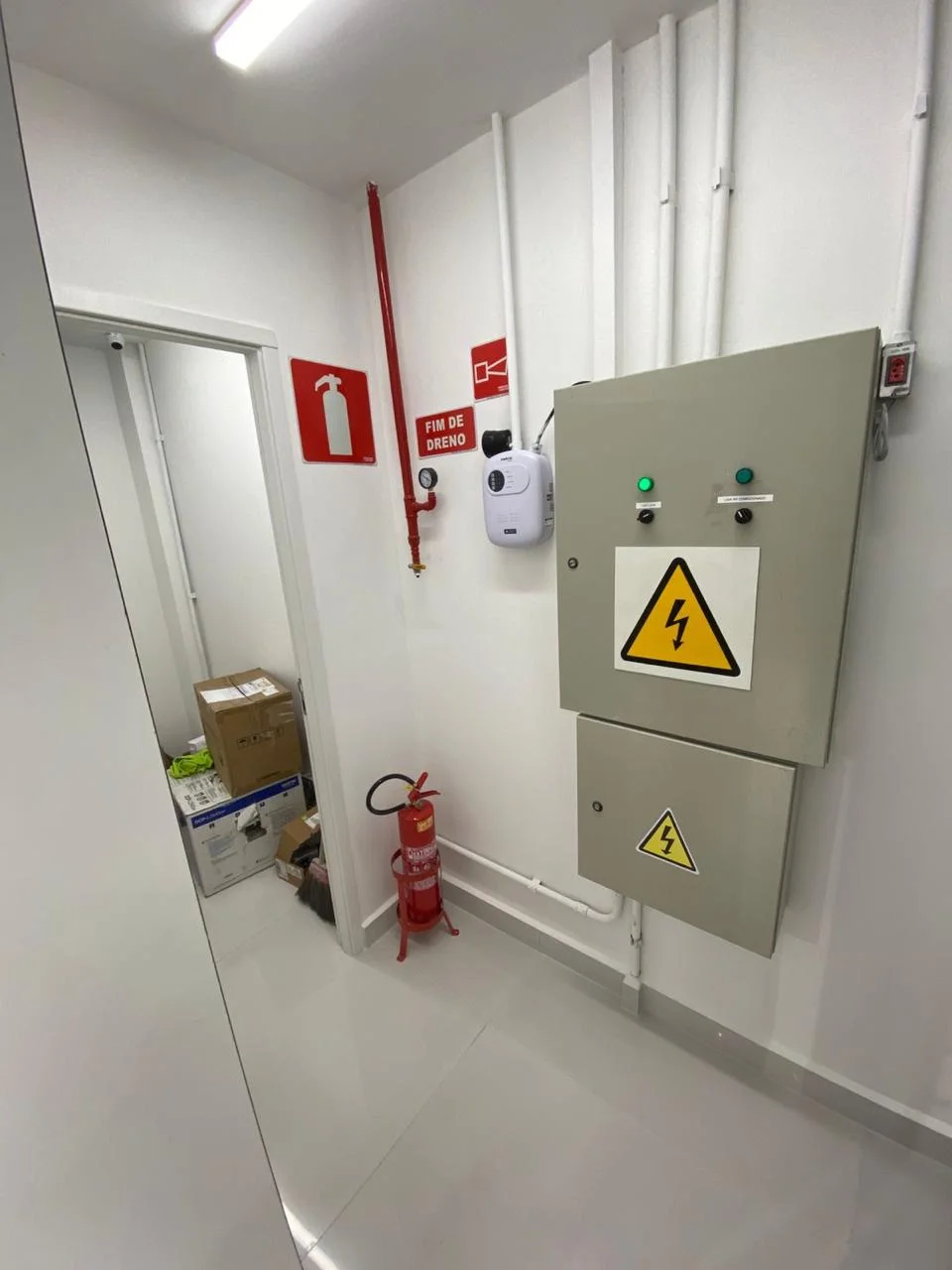

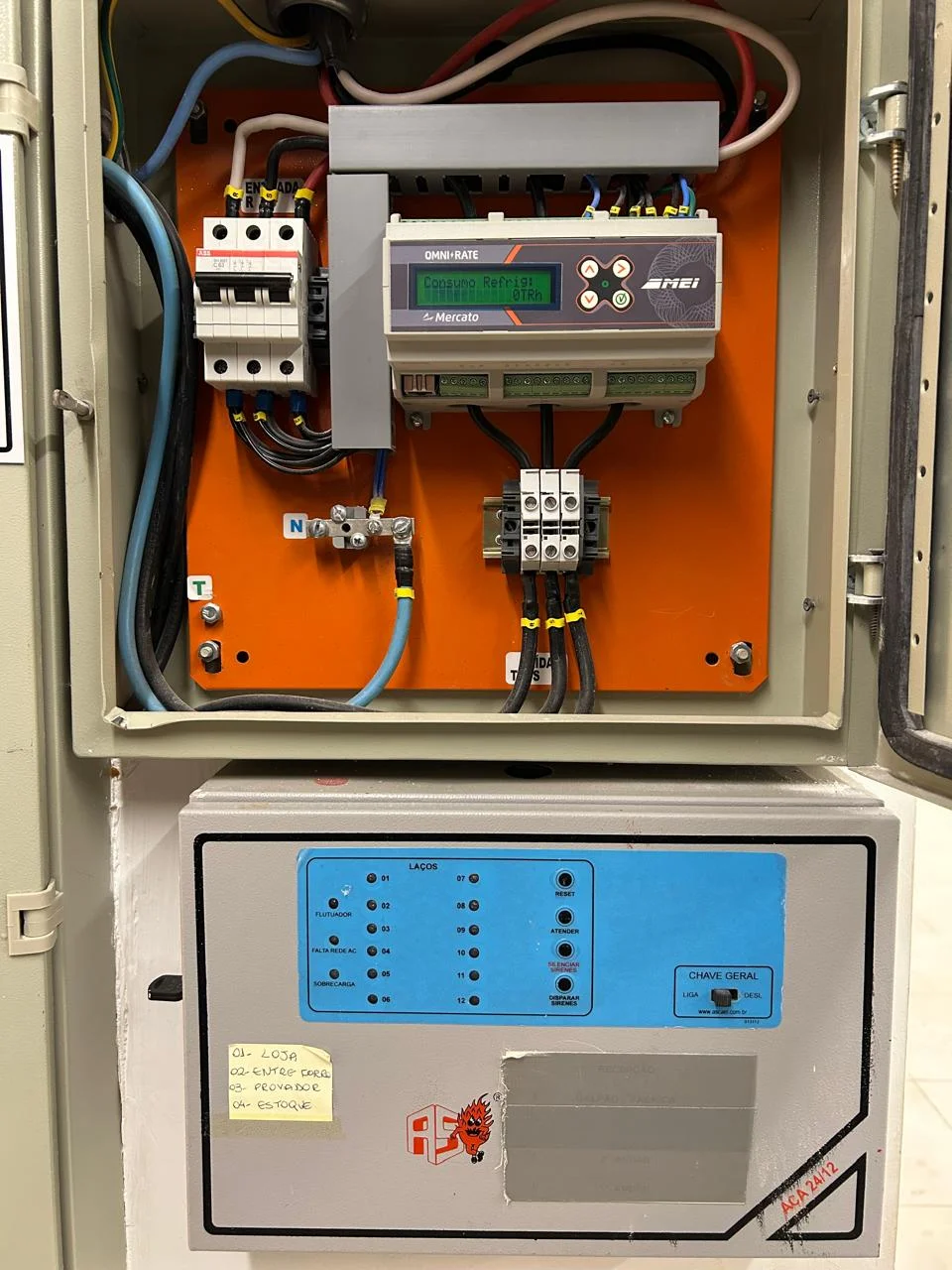

Relação entre quadros, condutores e barramentos

O quadro geral e os quadros de distribuição devem ser examinados quanto à capacidade, à organização interna, aos barramentos, à identificação dos circuitos e à compatibilidade entre os componentes.

A análise também considera a separação e a continuidade dos condutores de fase, neutro e proteção, além da forma como os circuitos são encaminhados até as cargas.

Um dispositivo instalado no ponto inadequado pode não atender à finalidade prevista, mesmo que o quadro pareça organizado.

Por isso, a avaliação não deve se limitar ao espaço físico disponível.

É necessário verificar a arquitetura da instalação, a origem da alimentação, a extensão da distribuição interna, a exposição de determinados circuitos e a presença de equipamentos eletrônicos, sistemas de automação ou outras cargas sensíveis.

Em instalações de baixa tensão, essa análise pode envolver painéis gerais, quadros setoriais, redes internas, cabos e sistemas de iluminação.

Em estruturas com maior complexidade ou demanda, a integração com entradas de energia, subestações e painéis de maior capacidade também precisa ser definida pela documentação técnica aplicável.

Aterramento e equipotencialização na análise

O DPS depende da correta integração com o sistema de aterramento e com os caminhos previstos para a condução das perturbações.

O DR, por sua vez, exige que a organização dos condutores e dos circuitos seja compatível com seu princípio de funcionamento.

A equipotencialização também é relevante porque contribui para reduzir diferenças de potencial entre partes condutivas que podem ser simultaneamente acessíveis.

Isso significa que DPS e DR não corrigem, por si só, problemas de aterramento, conexões inadequadas, condutores mal identificados ou alterações executadas sem revisão do projeto.

A conformidade deve ser verificada com base no projeto elétrico, na documentação técnica e nas normas aplicáveis, incluindo a ABNT NBR 5410 em sua versão vigente quando pertinente à instalação.

Critérios para avaliação profissional

Antes da execução ou da manutenção, é recomendável que o responsável técnico avalie, de forma documentada:

• Características da entrada de energia e do quadro geral;
• Existência e organização dos quadros de distribuição;
• Circuitos terminais que alimentam cargas sensíveis ou áreas com maior exposição;
• Compatibilidade entre condutores, barramentos, dispositivos de proteção e cargas;
• Continuidade e condições do sistema de aterramento;
• Equipotencialização e identificação dos condutores;
• Necessidade de coordenação entre etapas de proteção;
• Possibilidade de realizar inspeções e testes apropriados;
• Atualização do diagrama unifilar e dos registros da instalação após alterações.

Esse conjunto de verificações não substitui projeto, ensaio ou inspeção.

Ele serve para orientar a contratação e mostrar por que a análise precisa abranger o sistema inteiro.

A CERRO TORRE CONSTRUTORA atua na execução de infraestruturas elétricas de baixa e alta tensão, incluindo painéis gerais, redes de baixa tensão, distribuição interna e iluminação.

Em projetos residenciais, comerciais ou industriais, essa visão integrada também se relaciona à execução de projetos de engenharia e à montagem de quadros, sempre conforme o escopo definido e a avaliação técnica aplicável.

Não é seguro copiar diagramas encontrados na internet nem alterar conexões, barramentos ou dispositivos sem validação profissional.

A localização e a configuração do DPS e do DR devem ser definidas por profissional habilitado, com base nas características reais da instalação e nas normas vigentes.

Como escolher o DPS para cada contexto de instalação?

A escolha de um dispositivo de proteção contra surtos não deve começar pelo formato do componente ou por uma recomendação genérica de catálogo.

O DPS precisa ser compatível com a tensão do sistema, o esquema de aterramento, a exposição da edificação a surtos, a arquitetura da distribuição elétrica e a sensibilidade das cargas conectadas.

Por isso, o dimensionamento deve partir do projeto elétrico, da documentação técnica dos fabricantes e das normas aplicáveis em suas versões vigentes.

Critérios essenciais para a seleção

Antes de especificar o DPS, uma avaliação profissional normalmente considera:

• Tensão e configuração da alimentação: O dispositivo deve ser compatível com a tensão do sistema e com a forma como os condutores ativos e o condutor de proteção estão organizados.
• Esquema de aterramento: A solução depende da relação entre fases, neutro e proteção. Um DPS inadequado ao esquema de aterramento pode comprometer a coordenação da proteção.
• Exposição a surtos: A localização da edificação, a presença de rede aérea, a possibilidade de descargas atmosféricas, o porte da instalação e a existência de estruturas ou linhas externas influenciam a análise.
• Nível de proteção: É necessário verificar se o nível de proteção oferecido é compatível com a suportabilidade dos equipamentos que se pretende proteger, especialmente em circuitos com automação, tecnologia da informação e controles eletrônicos.
• Capacidade de descarga: A capacidade do DPS deve ser analisada em conjunto com a exposição prevista e com as características da instalação. Não é seguro escolher o componente apenas pela aparência, pelo preço ou pela corrente nominal do circuito.
• Proteção de retaguarda: A coordenação com disjuntores, fusíveis ou outros elementos de proteção deve ser verificada conforme a documentação técnica. Essa proteção auxilia na atuação segura do conjunto quando o DPS sofre uma solicitação ou apresenta falha.
• Coordenação entre etapas: Instalações maiores podem exigir uma estratégia coordenada entre proteção na entrada, quadros de distribuição e proximidade das cargas sensíveis. A distância elétrica e a organização dos quadros influenciam essa análise.

Classes de DPS e estratégia de proteção

As referências às Classes I, II e III descrevem aplicações e níveis de proteção que precisam ser avaliados dentro de uma estratégia completa.

Em termos gerais, uma etapa mais próxima da entrada de energia pode lidar com solicitações diferentes daquela instalada em um quadro de distribuição interno ou próxima de um equipamento sensível.

Isso não significa que qualquer combinação de classes seja automaticamente adequada.

A especificação deve considerar a coordenação entre os dispositivos, a distância entre os pontos de instalação, o sistema de aterramento, a tensão aplicável e as orientações do fabricante.

A Classe I, a Classe II e a Classe III não devem ser tratadas como opções intercambiáveis ou como uma escala simples de melhor e pior.

A função de cada etapa depende do cenário elétrico e do projeto.

Matriz qualitativa de decisão

Essa matriz é apenas uma orientação conceitual.

Ela não substitui levantamento técnico, diagrama unifilar, análise do aterramento, conferência da tensão do sistema e verificação dos dados dos equipamentos.

Equipamentos de automação e cargas sensíveis

Computadores, sistemas de controle, dispositivos de comunicação, equipamentos de automação e outros componentes eletrônicos podem ser sensíveis a sobretensões transitórias.

Entretanto, a presença de um DPS não elimina todos os riscos nem substitui a avaliação das demais interfaces da instalação.

Linhas de dados, telefonia, sinais de controle e alimentações externas também podem exigir análise própria, conforme o projeto e as características do sistema.

Em ambientes com alta demanda tecnológica, a seleção deve observar não apenas a proteção do equipamento individual, mas também a continuidade e a coerência da infraestrutura.

A CERRO TORRE CONSTRUTORA informa atuar com elétrica de baixa e alta tensão e atender demandas de residências, comércios e indústrias, incluindo instalações voltadas a automação e cargas elétricas de alta qualidade.

Essa avaliação deve ser feita de acordo com o escopo real de cada obra e com os dados técnicos disponíveis.

Erros frequentes na escolha do DPS

Alguns equívocos reduzem a efetividade da proteção ou dificultam a manutenção do sistema:

• Escolher o componente sem confirmar a tensão e o esquema de aterramento;
• Instalar um DPS sem verificar a proteção de retaguarda indicada pelo fabricante;
• Ignorar a coordenação entre dispositivos instalados em pontos diferentes;
• Considerar que a existência de um DPS comprova a conformidade de todo o quadro;
• Desconsiderar aterramento, equipotencialização e continuidade do condutor de proteção;
• Substituir um componente sem analisar a atualização das cargas e dos circuitos;
• Copiar uma solução de outra residência, loja ou indústria sem validar as diferenças do projeto;
• Associar capacidade de descarga elevada a uma proteção automaticamente adequada para qualquer situação.

Também é inadequado selecionar ou alterar o DPS com base apenas em uma fotografia do quadro.

A identificação visual pode ajudar no levantamento inicial, mas não revela sozinha o estado dos condutores, o esquema de aterramento, a coordenação dos dispositivos ou a compatibilidade com a instalação.

Cenários de aplicação

Em uma residência, o profissional pode avaliar a exposição da entrada de energia, a configuração do quadro, o aterramento e a presença de equipamentos eletrônicos distribuídos pela edificação.

Em um comércio, a análise pode envolver automação, sistemas de pagamento, servidores, controles, iluminação e equipamentos cuja interrupção afete a operação.

Em uma indústria, a avaliação tende a abranger painéis gerais, subestações, motores, redes de controle e a integração entre diferentes níveis da infraestrutura elétrica.

Em todos esses cenários, o DPS deve ser tratado como parte de um sistema.

A proteção contra surtos depende da compatibilidade entre componentes, da qualidade das conexões previstas em projeto, do aterramento, da equipotencialização, da proteção de retaguarda e da manutenção adequada.

O resultado não deve ser prometido apenas pela instalação de um único dispositivo.

Por que a análise profissional é indispensável?

O dimensionamento depende de informações que não estão disponíveis em uma orientação geral, como características da alimentação, esquema de aterramento, exposição da edificação, dados dos equipamentos, organização dos quadros e documentação existente.

Por esse motivo, a especificação deve ser feita por profissional habilitado, com consulta à ABNT NBR 5410 quando aplicável e às demais normas técnicas pertinentes ao caso.

A CERRO TORRE CONSTRUTORA pode ser consultada sobre o escopo de serviços de elétrica de baixa e alta tensão, instalação, manutenção e reparo de infraestruturas elétricas.

Com experiência informada de 8 anos no mercado e atuação também em construção, reformas e projetos de engenharia, a empresa declara como pilares a qualidade, o planejamento, a transparência e o cumprimento rigoroso dos cronogramas.

A solução adequada, porém, deve ser definida a partir da avaliação técnica específica de cada instalação, sem presumir modelo, classe, dimensionamento ou configuração antes da análise do projeto.

Como avaliar a aplicação do DR e a compatibilidade com os circuitos?

O dispositivo diferencial residual, conhecido como DR, é avaliado principalmente pela capacidade de detectar diferenças entre as correntes que entram e saem de um circuito.

Essa corrente residual pode indicar fuga para a terra e criar uma condição de risco, especialmente em circuitos destinados a pessoas, áreas molhadas, equipamentos eletrônicos ou cargas cuja falha de isolamento possa provocar choque, aquecimento ou interrupções.

A escolha e a aplicação do DR não devem ser feitas apenas pela aparência do quadro de distribuição ou pela substituição de um disjuntor comum.

É necessário considerar o tipo de circuito, a corrente nominal, a sensibilidade do dispositivo, a seletividade entre proteções, a organização dos condutores e as características das cargas conectadas.

Essas decisões dependem do projeto elétrico, das condições reais da instalação e das normas aplicáveis em suas versões vigentes.

Quais circuitos devem ser analisados?

A proteção diferencial pode ser considerada em circuitos terminais de residências, comércios e indústrias, sobretudo quando há áreas molhadas, equipamentos acessíveis às pessoas, tomadas, cargas eletrônicas, motores ou maior exposição a falhas de isolamento.

Em uma instalação comercial, por exemplo, a análise pode envolver circuitos de iluminação, tomadas, sistemas de automação e equipamentos de uso contínuo.

Em uma residência, pode abranger circuitos associados a áreas molhadas e outros pontos definidos pelo projeto.

Isso não significa que todos os circuitos devam receber a mesma configuração.

A separação adequada permite identificar melhor a origem de uma ocorrência, reduzir desligamentos abrangentes e facilitar a manutenção.

O profissional responsável deve verificar como os circuitos são distribuídos entre quadros, quais cargas compartilham proteção e se a organização do neutro e do condutor de proteção está compatível com o sistema adotado.

Corrente nominal, sensibilidade e seletividade

A corrente nominal do DR precisa ser compatível com as condições do circuito e com a coordenação dos demais dispositivos de proteção.

Já a sensibilidade está relacionada ao nível de corrente residual que pode provocar a atuação do dispositivo.

Não é seguro escolher esses parâmetros sem conhecer o projeto, o esquema de aterramento, a finalidade da instalação e os requisitos de proteção aplicáveis.

A seletividade também merece atenção.

Quando existem dispositivos diferenciais em diferentes níveis da instalação, sua coordenação deve ser analisada para evitar que uma ocorrência em um circuito terminal desligue desnecessariamente partes maiores da edificação.

A avaliação considera a hierarquia dos quadros, a distribuição das cargas e as características técnicas dos componentes.

Uma configuração aparentemente funcional pode gerar desligamentos excessivos se não houver coordenação adequada.

Cargas eletrônicas e motores exigem avaliação cuidadosa

Fontes chaveadas, inversores, sistemas de automação, computadores, equipamentos de tecnologia e motores podem produzir correntes de fuga naturais ou transitórias.

Essas características não significam automaticamente que o circuito esteja com defeito, mas precisam ser consideradas na seleção do DR e na interpretação de seus disparos.

Se um dispositivo atua repetidamente após a entrada de determinada carga, a resposta adequada não é simplesmente substituí-lo por outro de característica diferente ou retirar a proteção.

É necessário investigar a instalação, a carga, os condutores, o neutro, o aterramento, a conexão do condutor de proteção e a compatibilidade entre os componentes.

Em motores e equipamentos eletrônicos, medições e ensaios apropriados ajudam a diferenciar uma condição própria de funcionamento de uma falha que exige correção.

O que pode causar disparos recorrentes?

Entre as possibilidades genéricas estão:

• Fuga de corrente em um equipamento ou condutor;
• Isolamento deteriorado ou umidade em componentes;
• Conexão inadequada entre neutro e condutor de proteção;
• Compartilhamento indevido de neutros entre circuitos;
• Soma de correntes de fuga de várias cargas eletrônicas;
• Incompatibilidade entre o dispositivo e a natureza da carga;
• Falha de montagem, identificação ou organização no quadro;
• Problema no sistema de aterramento ou na equipotencialização.

Essa lista não substitui um diagnóstico.

O mesmo sintoma pode ter origens diferentes, e a troca aleatória de componentes pode ocultar uma condição perigosa.

O fluxo mais seguro é registrar quando ocorre a atuação, identificar quais circuitos e cargas estavam em operação, consultar os documentos disponíveis e encaminhar a avaliação para profissional qualificado.

A investigação deve incluir inspeção, medições e ensaios compatíveis com o projeto e com a condição da instalação.

O DR pode ser desativado para evitar interrupções?

Anular, bloquear, substituir ou improvisar a proteção para impedir disparos recorrentes remove justamente o sinal de que existe uma condição que precisa ser examinada.

O bypass pode deixar pessoas e equipamentos expostos a uma falha de isolamento, além de dificultar a identificação posterior do problema.

Também não é recomendável alterar a organização dos condutores, unir neutro e proteção ou modificar o quadro sem análise técnica.

A intervenção deve preservar a função dos dispositivos, a identificação dos circuitos e a documentação da instalação.

Verificações documentais e técnicas

Antes de instalar, substituir ou reorganizar um DR, é importante verificar:

• Projeto elétrico, diagrama unifilar e eventuais alterações realizadas;
• Finalidade de cada circuito terminal;
• Corrente nominal e características das cargas;
• Identificação dos condutores e dos quadros;
• Continuidade e organização do condutor de proteção;
• Condições do sistema de aterramento e da equipotencialização;
• Coordenação entre dispositivos de proteção;
• Registros de inspeção, medições e testes funcionais;
• Necessidade de atualização da documentação após a intervenção.

A CERRO TORRE CONSTRUTORA informa atuar com instalações elétricas de baixa e alta tensão, além de manutenção e reparo de infraestruturas elétricas.

Nesse contexto, a avaliação do DR deve fazer parte de uma análise mais ampla da instalação, especialmente em reformas comerciais, ambientes com automação, equipamentos sensíveis e sistemas com elevada demanda.

O escopo adequado deve ser definido após o levantamento técnico, sem presumir parâmetros ou soluções antes da análise profissional.

Etapas de projeto, instalação, testes e documentação

A instalação de dps e dr não termina quando o dispositivo é fixado no quadro de distribuição.

Para que a proteção seja analisada de forma responsável, o processo deve integrar levantamento técnico, projeto elétrico, seleção compatível de componentes, execução por profissional habilitado, inspeções, testes e documentação final.

Essa sequência reduz o risco de tratar um componente isolado como se ele compensasse falhas de aterramento, incompatibilidades ou ausência de coordenação no sistema.

Levantamento técnico e diagnóstico inicial

O primeiro passo é compreender a instalação existente e a finalidade da edificação.

A avaliação pode considerar:

• Tipo de ocupação, como residência, comércio ou indústria;
• Características da entrada de energia e dos quadros geral e de distribuição;
• Circuitos instalados, cargas sensíveis, automação, motores e equipamentos eletrônicos;
• Condições aparentes de condutores, barramentos, identificação e conexões;
• Sistema de aterramento, equipotencialização e condutor de proteção;
• Histórico de disparos, falhas, surtos ou alterações realizadas na instalação.
• Quando a documentação está desatualizada, a equipe responsável precisa considerar essa lacuna antes de definir qualquer intervenção?

Esse diagnóstico também deve verificar se existem projetos, diagramas unifilares, memoriais, registros de manutenção ou alterações anteriores.

Análise do projeto e conferência de compatibilidade

Com os dados levantados, o projeto elétrico deve orientar a definição da solução.

O diagrama unifilar e o memorial podem ajudar a relacionar a entrada de energia, os quadros, os circuitos terminais e as cargas protegidas.

A conferência de compatibilidade envolve, entre outros aspectos, as características da alimentação, o esquema de aterramento, a organização dos condutores, a coordenação entre dispositivos e as especificações técnicas dos componentes.

A escolha do DPS e do DR não deve ser feita apenas pelo espaço disponível no quadro ou pela aparência do equipamento.

Também é necessário avaliar a aplicação prevista, a proteção de retaguarda, a seletividade e a interação com as demais proteções.

Essa etapa é especialmente relevante em instalações com automação, equipamentos sensíveis, elevada demanda tecnológica ou integração entre baixa e alta tensão.

Os critérios finais dependem dos dados do projeto e das normas aplicáveis em suas versões vigentes.

Execução conforme o escopo aprovado

A montagem deve seguir o projeto, o planejamento e o escopo previamente alinhado entre o contratante e o prestador.

Intervenções em quadros, cabos, barramentos, circuitos ou sistemas de aterramento exigem avaliação e execução por profissional qualificado.

Durante a execução, a equipe pode acompanhar a identificação dos circuitos, a organização dos componentes, a compatibilidade entre os dispositivos e a preservação das condições de segurança da instalação.

Se forem encontradas divergências entre o projeto e a realidade da obra, elas devem ser registradas e analisadas antes da continuidade do serviço.

Na CERRO TORRE CONSTRUTORA, essa visão está relacionada à atuação informada em projetos de engenharia e em infraestruturas elétricas de baixa e alta tensão, incluindo painéis, distribuição, iluminação, instalação, manutenção e reparo.

O foco declarado em planejamento, excelência técnica e alinhamento de interesses contribui para que a execução seja acompanhada como parte de um processo, e não como uma tarefa isolada.

Inspeção e testes antes da entrega

Após a montagem, a inspeção visual deve verificar a identificação dos circuitos, o estado dos componentes, a organização do quadro e a correspondência entre o que foi executado e o projeto.

Dependendo do escopo e das características da instalação, podem ser previstos ensaios e medições apropriados, como:

• Teste de continuidade dos condutores aplicáveis;
• Avaliação do sistema de aterramento;
• Teste funcional dos dispositivos;
• Verificação de circuitos e conexões;
• Testes de carga quando tecnicamente pertinentes;
• Conferência das condições de proteção e sinalização.

Os procedimentos, instrumentos, critérios de aceitação e registros devem ser definidos por profissional habilitado, conforme o projeto, as especificações dos fabricantes e as normas vigentes.

Um dispositivo que não apresenta disparo durante uma verificação pontual não deve ser interpretado, sozinho, como prova de conformidade completa da instalação.

Critérios de entrega e documentação

Antes de considerar o serviço concluído, o contratante pode solicitar uma conferência documental com itens como:

• Projeto elétrico, diagrama unifilar ou atualização equivalente, quando aplicável;
• Memorial e escopo do serviço executado;
• Identificação dos quadros e circuitos envolvidos;
• Registros das inspeções e dos testes realizados;
• Relação dos componentes instalados e respectivas documentações técnicas;
• Indicação de alterações feitas em relação ao projeto original;
• Orientações de operação, inspeção e manutenção;
• Registro das pendências, recomendações ou limitações identificadas.

A documentação facilita futuras manutenções, amplia a rastreabilidade das alterações e evita que uma nova intervenção seja baseada em suposições.

Também ajuda a preservar a orientação correta de operação e a identificar quando uma avaliação complementar é necessária.

O que avaliar ao contratar o serviço?

Ao solicitar uma avaliação para instalação, manutenção ou reparo, vale perguntar qual será o escopo do levantamento, quais documentos serão analisados, como a compatibilidade dos componentes será verificada e quais testes e registros estão previstos.

Também é importante confirmar que as decisões serão tomadas por profissional habilitado e conforme as normas aplicáveis, sem copiar configurações de outra obra.

A CERRO TORRE CONSTRUTORA informa atuação nacional como prestadora de serviços de elétrica de baixa e alta tensão, construção, reformas, manutenção e reparos, com oito anos de experiência declarada.

Para uma demanda específica, a empresa deve ser consultada sobre o escopo e a organização do atendimento.

Em projetos residenciais, comerciais, corporativos ou industriais, a avaliação técnica é o caminho adequado para definir a solução, inclusive quando o trabalho estiver integrado à gestão e execução de projetos de engenharia em modalidade turnkey ou chave na mão.

Antes de solicitar a execução de uma instalação de dps e dr, é importante confirmar se o prestador consegue analisar o projeto elétrico, os quadros de distribuição, os circuitos, o aterramento, a equipotencialização e as características das cargas.

Também vale perguntar. Verificar se o serviço será precedido por levantamento técnico da instalação.

Verificar se a seleção dos dispositivos será relacionada ao sistema elétrico existente e às cargas previstas.

Verificar se serão avaliadas as condições do aterramento, dos condutores, dos barramentos e da proteção de retaguarda.

Verificar se a execução incluirá inspeções e testes compatíveis com o escopo contratado.

Verificar se as alterações serão registradas na documentação elétrica.

Verificar se o atendimento contempla instalação, manutenção ou reparo, conforme a necessidade identificada.

Esclarecer qual profissional habilitado será responsável pela avaliação e pela execução aplicável.

A resposta deve ser compatível com o projeto e com as normas vigentes.

Não é seguro escolher um dispositivo apenas pela aparência do quadro, pelo espaço disponível ou por uma recomendação genérica da internet.

Normas, aterramento e erros que comprometem a proteção

A proteção elétrica não depende apenas da presença de um DPS ou de um DR no quadro.

A efetividade do sistema resulta da combinação entre projeto, seleção compatível dos componentes, aterramento, equipotencialização, organização dos condutores, inspeção e testes.

Por isso, um quadro visualmente novo ou bem acabado não é suficiente para confirmar conformidade.

O papel da ABNT NBR 5410

A ABNT NBR 5410 é uma referência técnica para instalações elétricas de baixa tensão e deve ser consultada em sua edição vigente durante a análise, o projeto, a execução e a verificação da instalação.

A aplicação dos requisitos depende das características da edificação, do esquema elétrico, das cargas, das condições de exposição e das demais normas eventualmente aplicáveis ao projeto.

A norma não deve ser usada como justificativa para intervenções improvisadas.

A avaliação de conformidade exige documentação técnica, inspeção e, quando aplicável, ensaios realizados por profissional habilitado.

Também é importante registrar alterações feitas na instalação, evitando que a configuração existente deixe de corresponder ao projeto ou ao diagrama atualizado.

Aterramento e equipotencialização em linguagem simples

O aterramento oferece um caminho previsto para correntes de falha e ajuda a estabelecer condições adequadas para a atuação dos dispositivos de proteção.

A equipotencialização, por sua vez, busca reduzir diferenças de potencial entre partes condutivas que podem ser tocadas ou que integram a instalação.

Esses elementos não são acessórios do DPS e do DR.

Um DPS depende da correta integração com o sistema elétrico e com a proteção contra surtos prevista no projeto.

O DR também não corrige, por si só, problemas de continuidade do condutor de proteção, separação inadequada entre neutro e proteção ou falhas de isolamento.

Quando o aterramento é inadequado, a proteção pode não operar conforme esperado, mesmo que os dispositivos estejam instalados no quadro.

Erros que podem comprometer a proteção

Uma inspeção técnica deve considerar, entre outros, os seguintes pontos:

• Conexão incorreta entre neutro, condutor de proteção e barramentos;
• Ausência, descontinuidade ou dimensionamento incompatível do condutor de proteção;
• Aterramento sem verificação das condições previstas no projeto;
• Falta de equipotencialização onde ela for aplicável;
• DPS incompatível com a tensão, o esquema de aterramento ou a arquitetura da instalação;
• Ausência de proteção de retaguarda ou de coordenação entre componentes, quando prevista;
• DR aplicado sem análise da configuração dos circuitos e das cargas;
• Condutores sem identificação adequada ou circuitos sem organização documental;
• Componentes instalados sem compatibilidade técnica comprovada;
• Alterações no quadro ou nos circuitos sem atualização do projeto e do diagrama;
• Inexistência de inspeções e testes após a execução ou manutenção.

A aparência do quadro não comprova a conformidade.

Tampouco a simples instalação de um DPS ou DR permite concluir que todos os riscos foram eliminados.

A análise precisa considerar o sistema completo, desde a entrada de energia até as cargas, incluindo quadros, circuitos, aterramento e condições de operação.

Segurança e responsabilidade profissional

Verificar conexões, realizar medições ou alterar dispositivos em uma instalação energizada pode provocar choque elétrico, arco elétrico, incêndio ou danos a equipamentos.

Por esse motivo, a instalação, a manutenção e os testes devem ser conduzidos por profissional habilitado, com procedimentos compatíveis com o risco e com a documentação do projeto.

Disparos recorrentes do DR, sinais de aquecimento, ruídos, cheiro de queimado ou atuação do DPS não devem ser resolvidos por meio de bypass ou remoção do dispositivo.

A CERRO TORRE CONSTRUTORA informa atuar na execução, manutenção e reparo de infraestruturas elétricas de baixa e alta tensão, além de projetos de engenharia, reformas e obras.

Nesse contexto, seu compromisso declarado com planejamento, rigor técnico e alinhamento com o cliente é compatível com uma abordagem que prioriza a avaliação do sistema completo, a inspeção e o registro das condições encontradas.

O escopo e a organização do atendimento devem ser confirmados diretamente com a empresa conforme as características da demanda.

Instalação nova, manutenção e reforma

Na instalação nova, a análise começa pela finalidade da edificação, pela entrada de energia, pela distribuição interna e pelas cargas previstas.

Em uma manutenção, o foco pode ser identificar a origem de disparos, aquecimentos, falhas de proteção, deterioração de componentes ou mudanças realizadas sem atualização documental.

Já em reformas residenciais, comerciais e obras corporativas, a expansão da carga deve ser compatibilizada com a infraestrutura existente.

O DPS e o DR também podem fazer parte de uma avaliação mais ampla de projetos de engenharia.

Em uma obra com automação ou equipamentos sensíveis, por exemplo, a proteção precisa ser analisada junto com a distribuição elétrica, o aterramento e a organização dos circuitos.

Um dispositivo instalado sem coordenação com os demais elementos não deve ser tratado como solução isolada.

Que documentos solicitar!

Conforme o escopo do serviço e a complexidade da instalação, o contratante pode solicitar o projeto elétrico aplicável, o diagrama unifilar, o memorial ou registro das alterações, a identificação dos circuitos e os resultados dos testes realizados.

A documentação disponível deve refletir a configuração efetivamente executada.

Também é pertinente pedir orientações sobre operação, inspeção e comunicação de anomalias.

A documentação não substitui a manutenção, mas facilita futuras intervenções e reduz o risco de decisões baseadas em informações desatualizadas.

Quando revisar a instalação?

A revisão deve ser considerada após reformas, ampliação de carga, inclusão de sistemas de automação, mudança de equipamentos, ocorrência de descarga atmosférica, falhas repetidas de proteção ou alterações no quadro.

Em instalações industriais e comerciais, mudanças de processo ou de layout também podem modificar a demanda e a exposição dos circuitos.

A periodicidade e o escopo da manutenção dependem das características da edificação, do uso, do ambiente, do histórico de ocorrências e das orientações técnicas aplicáveis.

Por isso, não existe uma frequência única que possa ser indicada para todas as instalações.

A avaliação de uma empresa especializada é recomendável quando a instalação elétrica apresenta sinais de falha, passa por reforma ou recebe novas cargas.

Disparos recorrentes do DR, aquecimento anormal, odor de material isolante, oscilações, danos após descarga atmosférica, alterações sem documentação ou inclusão de equipamentos de automação são motivos para interromper improvisos e solicitar uma análise técnica.

Em residências, comércios e indústrias, a necessidade pode envolver instalação nova, manutenção preventiva, manutenção corretiva ou integração com uma obra maior.

Sistemas com equipamentos sensíveis, alta demanda elétrica, motores, tecnologia de automação ou alimentação em baixa e alta tensão exigem que a avaliação considere o conjunto da instalação, e não apenas a troca isolada de um componente.

Perguntas frequentes

O que é o DPS?

O DPS, ou dispositivo de proteção contra surtos, é destinado a limitar efeitos de sobretensões transitórias associados a eventos como manobras na rede e descargas atmosféricas.

Sua aplicação deve ser compatível com o sistema elétrico, o aterramento, a coordenação das proteções e as características da instalação.

O que é o DR?

O DR, ou dispositivo diferencial residual, monitora diferenças de corrente que podem indicar fuga para a terra.

Quando aplicável e corretamente especificado, contribui para a proteção contra riscos associados a correntes diferenciais residuais.

Sua seleção, compatibilidade e forma de aplicação dependem do projeto e dos circuitos envolvidos.

O DPS substitui o DR?

O DPS e o DR atuam sobre fenômenos diferentes.

O DPS trata da proteção contra surtos, enquanto o DR está relacionado à detecção de corrente diferencial residual.

Um não substitui automaticamente o outro, e a necessidade de cada dispositivo deve ser analisada conforme a instalação.

Quando o aterramento deve ser avaliado?

O aterramento deve ser avaliado quando se analisa a proteção contra surtos, a equipotencialização, a continuidade dos condutores de proteção, alterações no quadro, falhas recorrentes ou expansão da instalação.

Um DPS ou um DR não corrige, por si só, um aterramento inadequado ou uma conexão incorreta.

Quem deve executar a instalação e os testes?

A avaliação, a instalação, a manutenção e os testes devem ser conduzidos por profissional habilitado e qualificado para o escopo do serviço, observando o projeto e as normas aplicáveis em suas versões vigentes.

Pessoas não habilitadas não devem abrir quadros, alterar condutores, anular proteções ou tentar eliminar disparos por conta própria.

Quais documentos devem ser solicitados ao prestador?

O contratante pode solicitar os documentos compatíveis com o escopo, como projeto ou diagrama aplicável, identificação dos circuitos, registro das alterações, resultados de inspeções e testes e orientações de operação e manutenção.

O conjunto necessário varia conforme a dimensão e a finalidade da instalação.

Quando é necessário revisar um DR que dispara repetidamente?

Um disparo recorrente deve ser tratado como sinal para investigação.

As causas podem estar relacionadas ao circuito, às cargas, à isolação, à organização dos condutores ou a outros elementos da instalação.

Não se deve simplesmente desligar, substituir sem diagnóstico ou contornar o dispositivo.

Como a CERRO TORRE CONSTRUTORA pode ser consultada?

A CERRO TORRE CONSTRUTORA é uma prestadora nacional de serviços de elétrica de baixa e alta tensão, com 8 anos de experiência informados.

Sua atuação inclui instalação, manutenção e reparo de infraestruturas elétricas, além de construção, reformas e execução de projetos de engenharia.

A empresa informa foco em qualidade, transparência, planejamento, rigor técnico e cumprimento de cronogramas.

Para saber se o escopo da demanda é compatível, o interessado deve consultar a empresa e apresentar as características da residência, do comércio ou da indústria, incluindo eventuais necessidades de automação e equipamentos sensíveis.
